Voorzichtig dat het eerste lager en de ring er niet uitvallen!

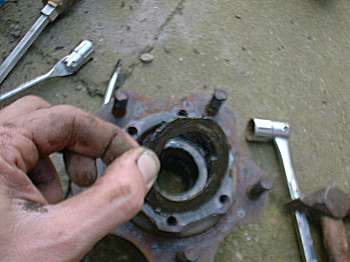

Hier zie je de ring die op het eerste lager zit. Die MOET erin, maak hem daarom niet kwijt en vergeet hem niet bij het terugbouwen!

Nadat de ring uit de rotor is kan het eerste lager uit de rotor gehaald worden.

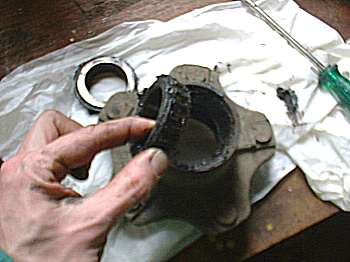

Het tweede lager zit aan de achterkant achter een keering. Op deze foto is de keering verwijderd. Meestal krijg je die keering er niet heel uit.

Als de keering verwijderd is kun je het tweede (achterste) lager verwijderen.

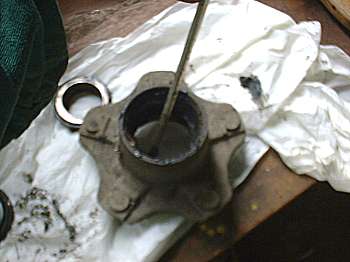

Omdat de voorste lagers conische lagers zijn moet je ook de lagerschalen vervangen. In de rotor zitten uitsparingen om met een schroevendraaier de lagerschalen eruit te tikken.

Op deze foto een lagerschaal die er uit is.

En de tweede lagerschaal.......

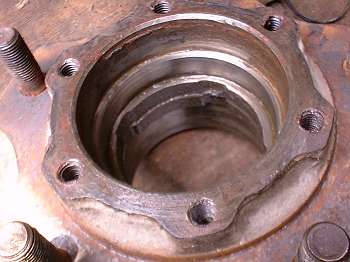

De lege schoon gemaakte rotor. Op deze foto zijn de uitsparingen goed te zien.
